【产品用途】
HC42X、HC42T、HC42H 型PN10~PN25 静音止回阀适用于给、排水、消防、暖通系统，可安装于水泵出口处，以防止介质倒流及水锤对泵的损坏。
【产品特点】
HC42X、HC42T、HC42H 型PN10~PN25 静音止回阀内部流道采用流线型设计，压力损失极小，阀瓣启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。
【主要零部件材料】
| 零件名称 | 材料 |
| 阀体 | 铸铁、球墨铸铁、碳钢 |
| 导流体 | 铸铁、球墨铸铁、碳钢 |
| 阀座 | 青铜、铬不锈钢 |
| 阀瓣 | 青铜、铬不锈钢 |
| 轴 | 青铜、铬不锈钢 |
| 弹簧 | 不锈钢 |
主要外形和连接尺寸
| 型号 | 公称通径 | D1 | D2 | D3 | N-ΦD | L | ||||
| 1.0MPa | 1.6 MPa | 1.0MPa | 1.6 MPa | 1.0MPa | 1.6 MPa | 1.0MPa | 1.6 MPa | |||
| HC42X | DN300 | 370 | 400 | 410 | 460 | 12-13 | 12-28 | 181 | ||
| DN350 | 429 | 460 | 470 | 520 | 16-23 | 16-28 | 184 | |||
| DN400 | 480 | 515 | 525 | 580 | 16-28 | 16-31 | 191 | |||
| DN450 | 530 | 565 | 585 | 640 | 20-28 | 20-31 | 203 | |||
| DN500 | 582 | 620 | 650 | 715 | 20-28 | 20-34 | 219 | |||
| DN600 | 682 | 725 | 770 | 810 | 840 | 20-31 | 20-37 | 222 | ||
| DN700 | 794 | 840 | 840 | 895 | 910 | 24-31 | 24-37 | 280 | ||
| DN800 | 901 | 950 | 950 | 1015 | 1025 | 24-34 | 24-40 | 356 | ||
| DN900 | 1001 | 1050 | 1050 | 1125 | 1125 | 28-40 | 28-40 | 368 | ||
| DN1000 | 1112 | 1160 | 1170 | 1230 | 1255 | 28-43 | 28-43 | 432 | ||
| DN1200 | 1380 | 1390 | 1455 | 1485 | 32-49 | 32-49 | 524 | |||

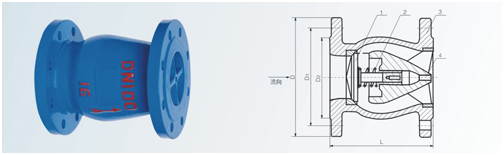

【结构图片】
